基本型閥門電動裝置
特點：結構簡單，適用于簡單開關控制場合 閥門電動裝置只提供無源開關接點，無電氣控制系統 不能獨立使用，需配套控制箱運行
工作環境和主要技術參數
環境溫度：-20～+60°C （特殊訂貨-40～+80°C ）
防護等級：IP55（戶外型）、IP65（隔爆型）、IP67 （特殊訂貨） 相對濕度：≤95％（+25°C） 周圍介質：戶外型：用于無易燃、易爆、無腐蝕的環境中
隔爆型：ⅡA、ⅡB級T1-T4組爆炸性氣體環境 防爆等級：隔爆型 ExdIIBT4
絕緣等級：F級
供電電源：常規 三相 380V (50HZ)
特殊 三相 415V、660V (50HZ、60HZ)
單相 220V、110V (50HZ、60HZ) （其它電源要求訂貨時提出） 工作制：短時10分鐘工作制（特殊訂貨30分鐘） 力矩限位：結構簡單，性能可靠的雙向力矩保護
行程限位：采用十進制計數器原理行程限位機構，控制精度高；限位范圍：關限位0-100％ 開限位0-100％
型號分類

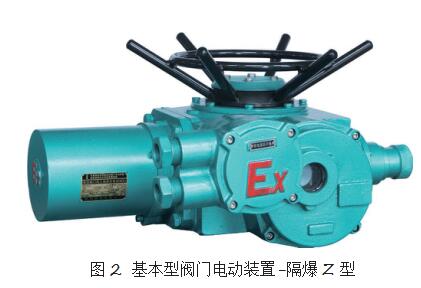

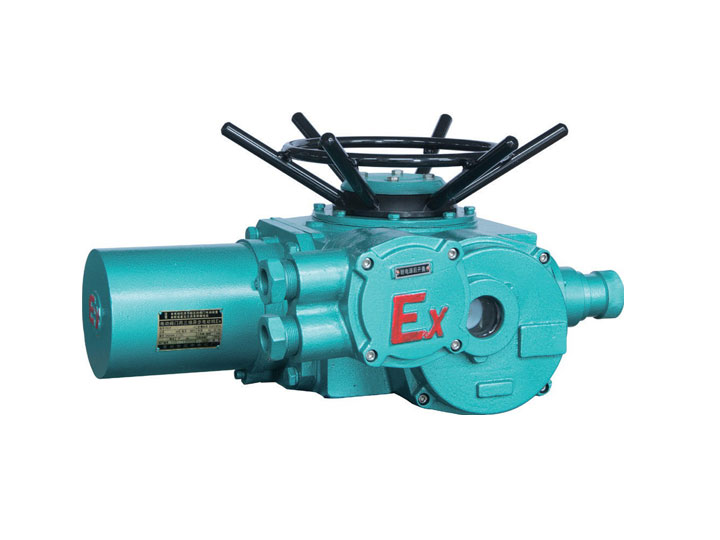

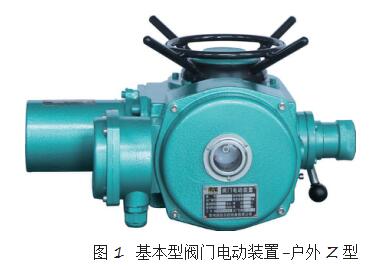

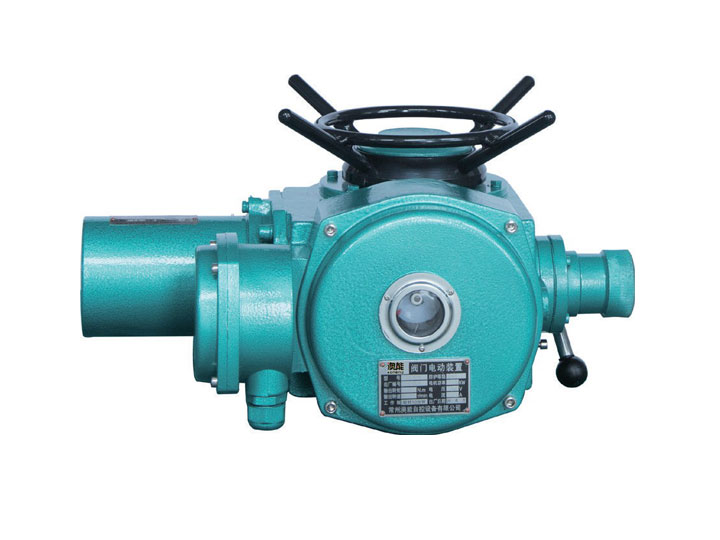

分為戶外型和隔爆型
型號示例
Z30-18W
Z-多回轉閥門電動裝置； 30-公稱扭矩-300N.m； 18-輸出轉速18r/min；W-戶外型；基本型
型號規格及主要性能參數
|
型號 規格 |
公稱轉矩 |
公稱推力 |
^大閥桿 直徑 |
^大轉圈 數（圈） |
手動 速比 |
輸出轉速 |
電機功率 |
參考重量 |
|
Z5 |
50 |
20 |
28 |
60 |
1：1 |
12 |
0.12 |
28 |
|
Z10 |
100 |
40 |
28 |
60 |
1：1 |
24/36 |
0.25/0.37 |
45 |
|
Z15 |
150 |
24/36 |
0.37/0.55 |
50 |
||||
|
Z20 |
200 |
100 |
40 |
60 |
1：1 |
18/24 |
0.37/0.55 |
55 |
|
Z30 |
300 |
18/24 |
0.55/0.75 |
58 |
||||
|
Z45 |
450 |
150 |
48 |
120 |
1：1 |
24/36 |
1.1/1.5 |
110 |
|
Z60 |
600 |
24/36 |
1.5/2.2 |
120 |
||||
|
Z90 |
900 |
200 |
60 |
120 |
1：1 |
24/36 |
2.2/3 |
139 |
|
Z120 |
1200 |
24/36 |
3/4 |
142 |
||||
|
Z180 |
1800 |
325 |
70 |
150 |
22.5：1 |
18/24 |
4/5.5 |
250 |
|
Z250 |
2500 |
18/24 |
5.5/7.5 |
255 |
||||
|
Z350 |
3500 |
700 |
80 |
150 |
20：1 |
18/24 |
7.5/10 |
330 |
|
Z500 |
5000 |
18/24 |
10/15 |
350 |
外形及外形尺寸
|
型號 |
H |
H1 |
L1 |
L2 |
F1 |
F2 |
F3 |
ΦD |
|
Z5 |
230 |
95 |
140 |
250 |
215 |
- |
120 |
170 |
|
Z10~Z30 |
320 |
130 |
200 |
315 |
255 |
320 |
175 |
350 |
|
Z45/Z60 |
415 |
195 |
280 |
430 |
275 |
395 |
235 |
470 |
|
Z90/Z120 |
455 |
195 |
285 |
490 |
310 |
430 |
250 |
500 |
|
Z180/Z250 |
585 |
250 |
320 |
530 |
360 |
480 |
295 |
320 |
|
Z350/Z500 |
720 |
280 |
400 |
1080 |
420 |
445 |
440 |
565 |

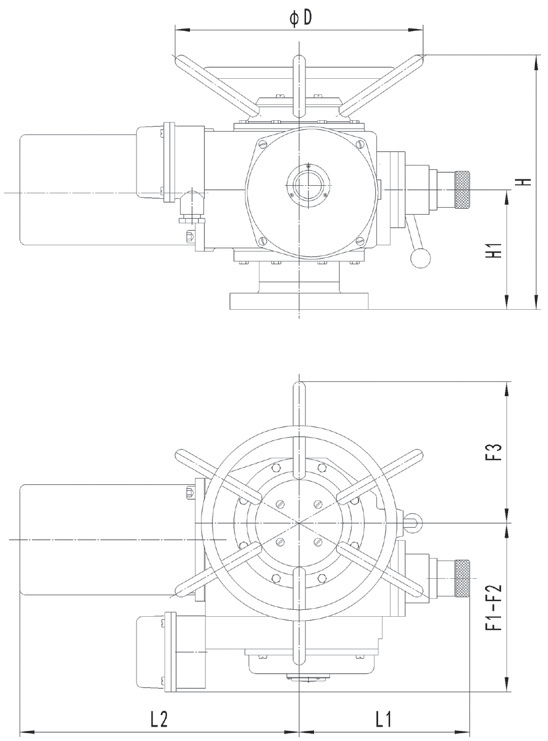

圖3外形圖
基本型閥門電動裝置-電氣原理
注1：點劃線內元件在閥門電動裝置內，其它元件在控制箱內

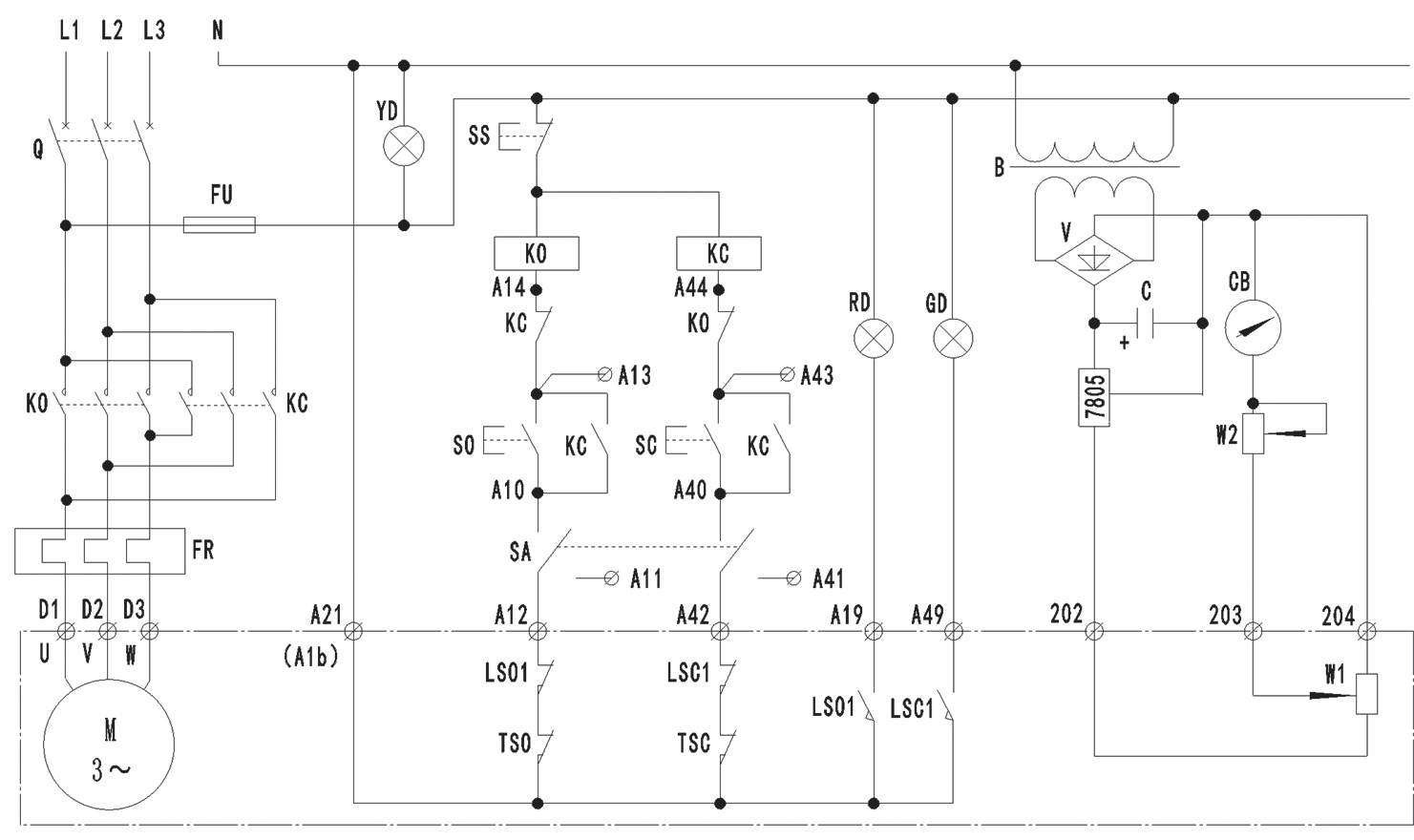

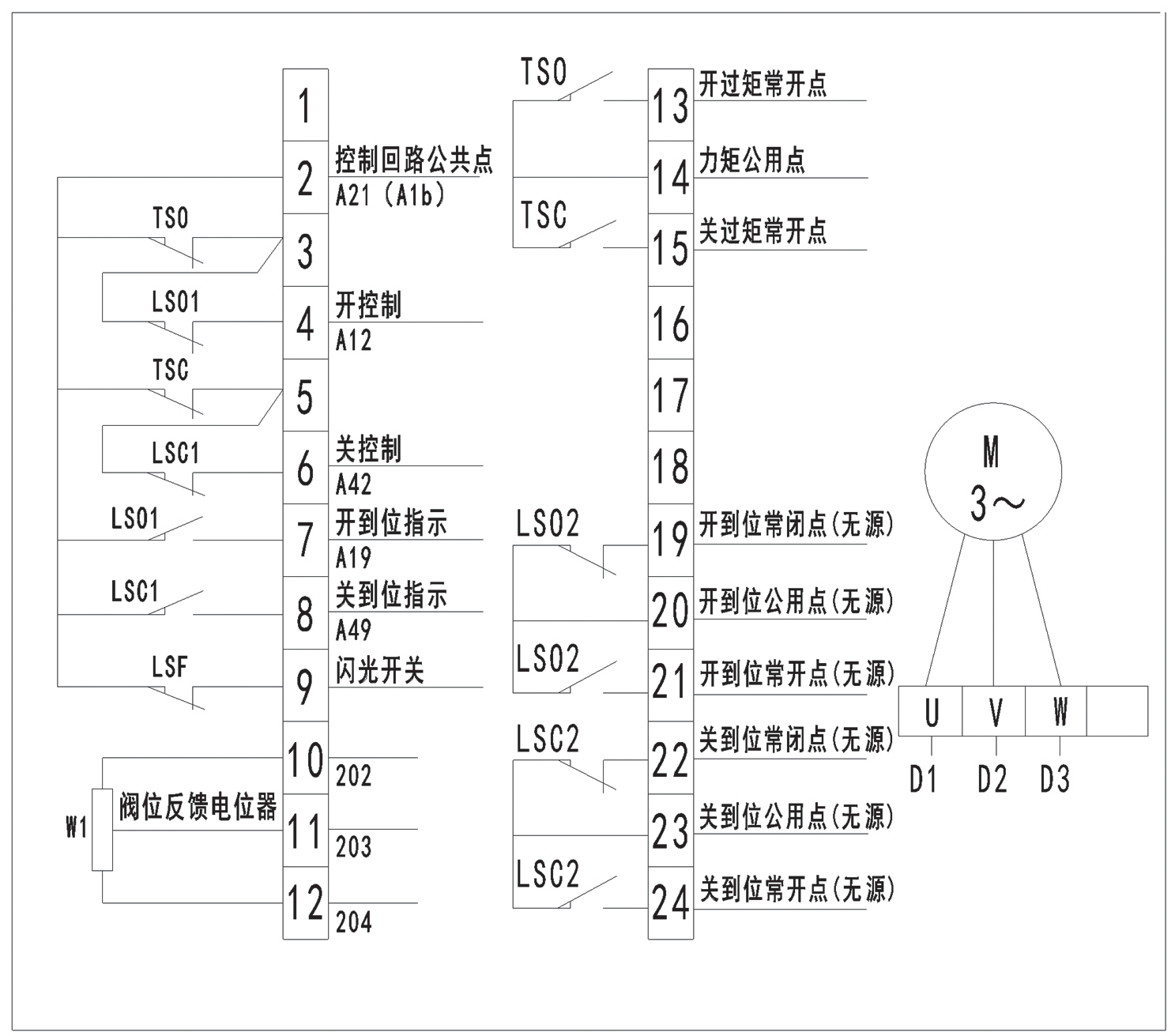

基本型閥門電動裝置電氣原理圖
注：Q型無LSF閃光開關 注：Q型無LSF閃光開關

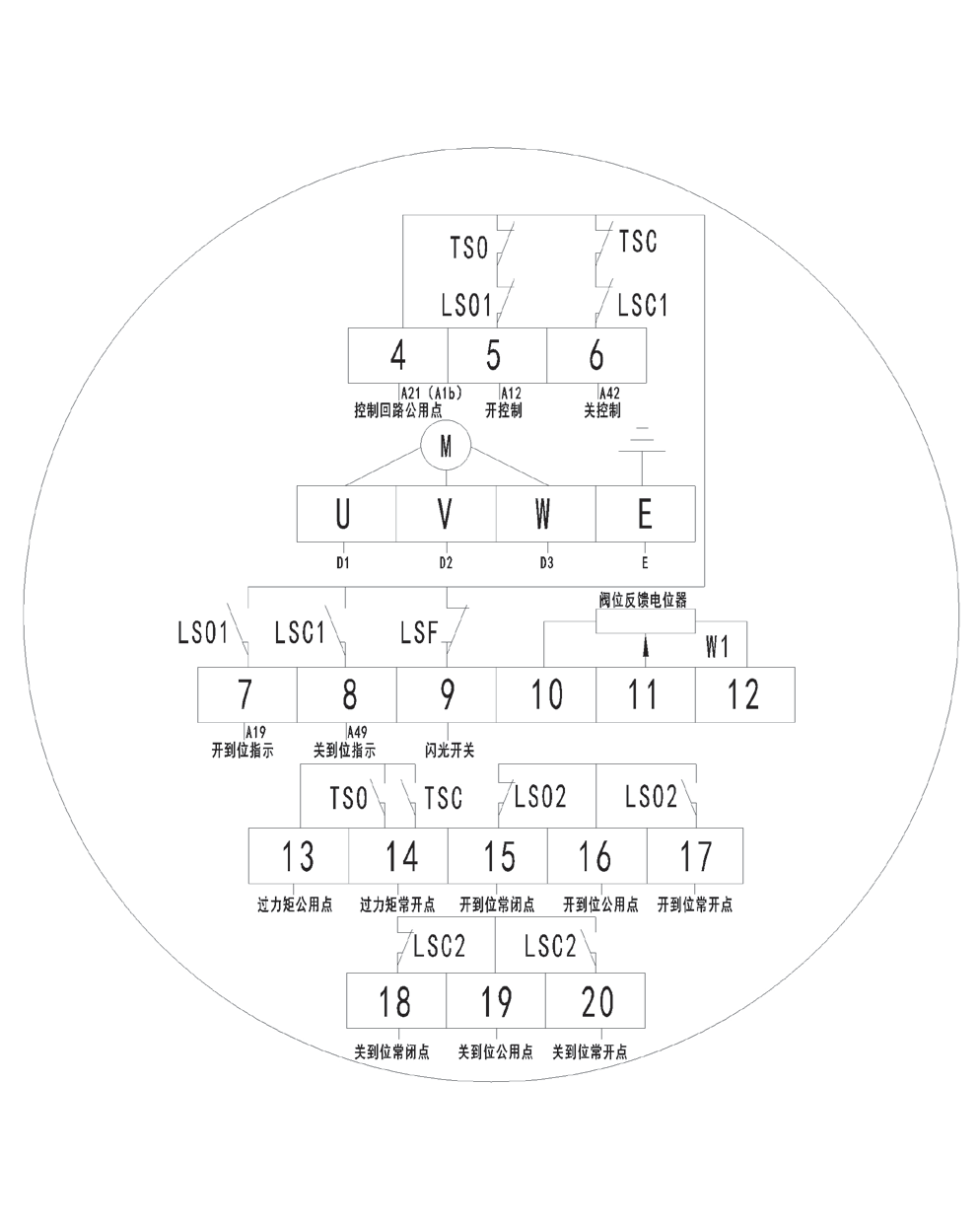

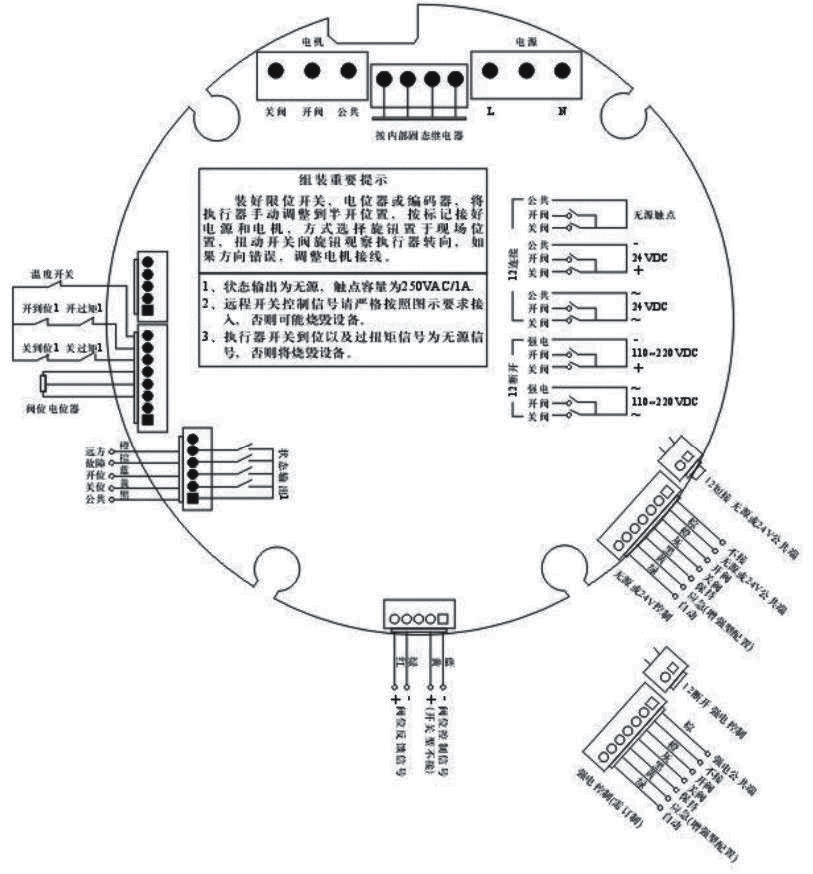

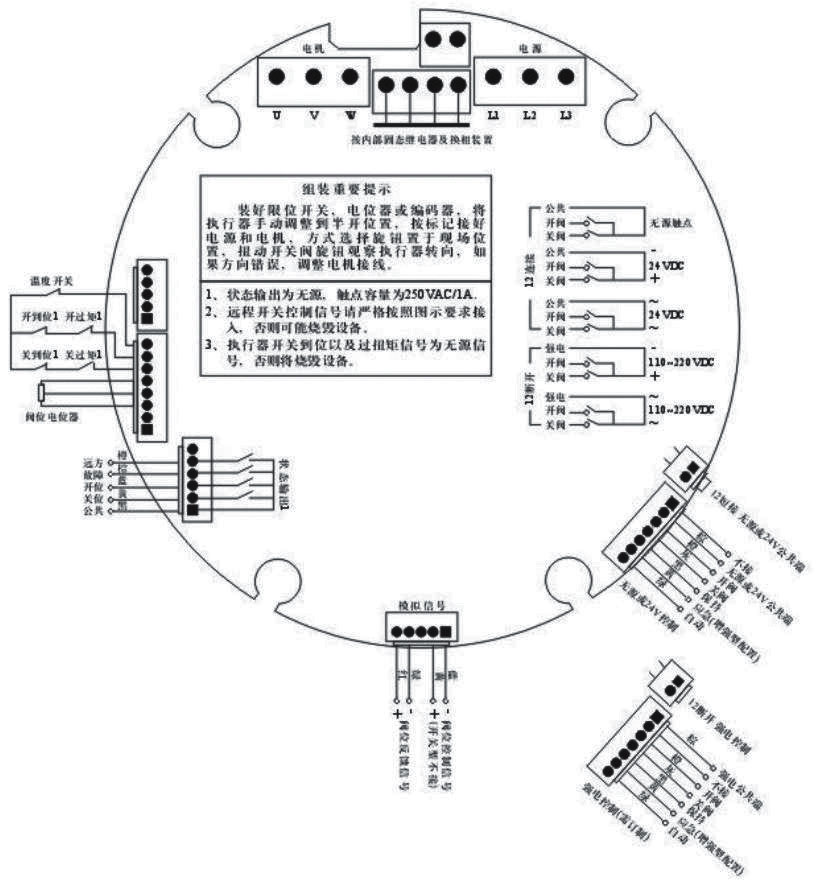

基本型閥門電動裝置端子接線圖-戶外 基本型閥門電動裝置端子接線圖- 隔爆
三相 單相
