QT閥門電動執行器-基本型電氣原理

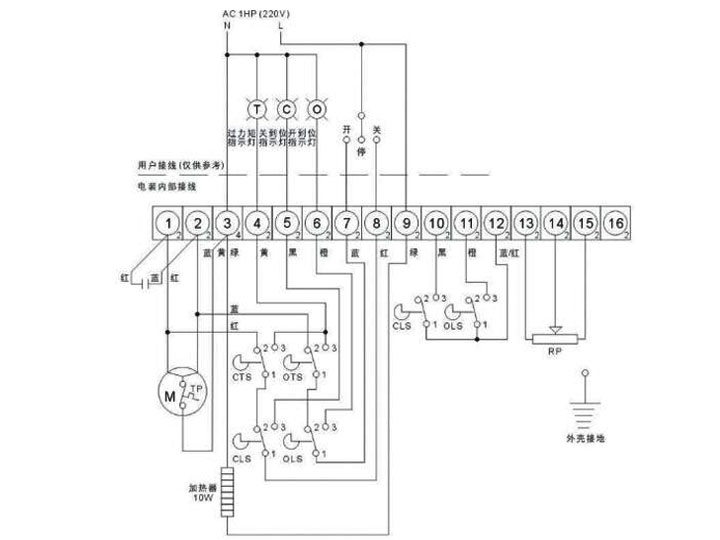

QT基本型電氣原理圖（220V）
CLS：關向行程限位開關（250VAC 6A）
OLS：開向行程限位開關（250VAC 6A）
CTS：關向力矩限位開關（250VAC 6A）
OTS：開向力矩限位開關（250VAC 6A）
TP：電機熱保護器（250VAC 15A）
|
CLS1-2 |
|
|
|
|
|
|
||
|
CLS1-3 |
|
|
|
|
|
|||
|
CLS1-2 |
|
|
|
|
|
|
||
|
CLS1-3 |
|
|
|
|
|
|||
|
CTS1-3 |
關向力矩限位開關用于閥門處于關向行程中出現過力矩 |
||
|
OTS1-3 |
開向力矩限位開關用于閥門處于開向行程中出現過力矩 |
||
端子接線對照表
端子號
電路圖號
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
31
15
32
16
33
17

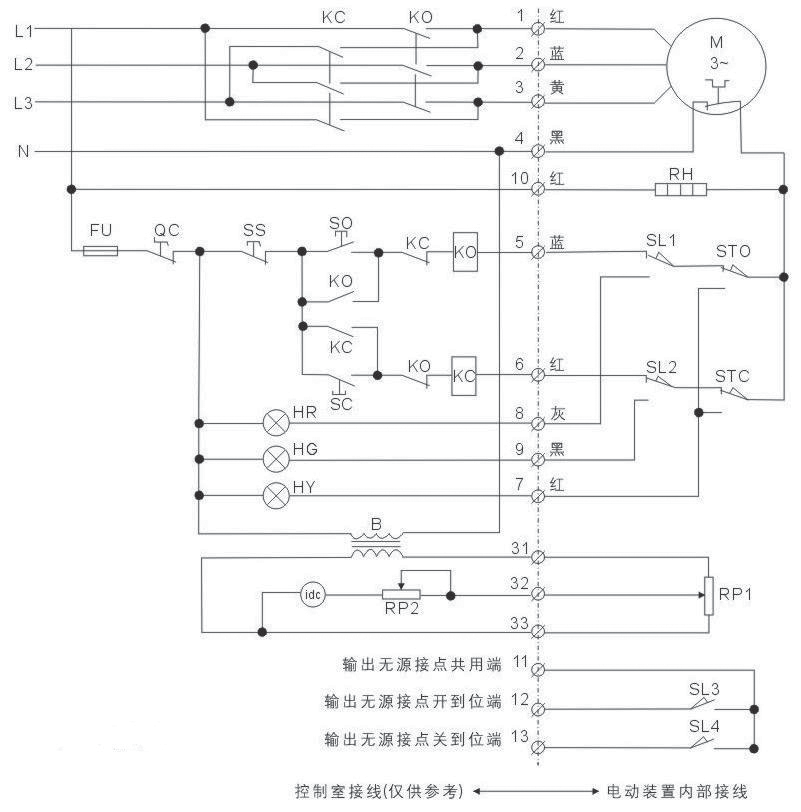

QT基本電氣原理圖（380V）
|
備注 |
AC380V 3相4線基本型帶行程、輸出 |
|||||
|
在電動執行器上 |
在控制室內 |
|||||
|
序號 |
標號 |
名稱 |
序號 |
標號 |
名稱 |
|
|
1 |
M |
閥門專用電機（AC380V） |
1 |
SC |
手動關閥按鈕 |
|
|
2 |
RH |
空間加熱器 |
2 |
SO |
手動開閥按鈕 |
|
|
3 |
SL1、SL3 |
開向行程限位開關 |
3 |
SS |
停止按鈕 |
|
|
4 |
SL2、SL4 |
關向行程限位開關 |
4 |
QC |
電源開關 |
|
|
5 |
STO |
開向力矩限位開關 |
5 |
FU |
電源保險 |
|
|
6 |
STC |
關向力矩限位開關 |
6 |
B |
電源變壓器 |
|
|
7 |
RP1 |
|
7 |
idc |
閥門開度表 |
|
|
8 |
|
|
8 |
RP2 |
調零電位器 |
|
|
9 |
|
|
9 |
KO KC |
開、關向接觸器 |
|
|
10 |
|
|
10 |
HR |
閥門開到位指示 |
|
|
11 |
|
|
11 |
HG |
閥門關到位指示 |
|
|
12 |
|
|
12 |
HY |
閥門過力矩指示 |
|
|
13 |
|
|
13 |
|
|
|
